熱像儀3大經典問題：測試距離計算、能多大目標、測多清晰

熱像儀到底能測多遠？

檢測距離 = 被測目標尺寸 ÷ IFOV，所以 IFOV 越小，可以測得越遠。


例如：輸電線路的線夾尺寸一般為 50mm，若使用 Fluke Ti25 熱像儀，其 IFOV 為 2.5mRad ，則最遠檢測距離為 50÷ 2.5=20m

例如：輸電線路的線夾尺寸一般為 50mm，若使用 Fluke Ti401PRO 熱像儀，其 IFOV 為0.93mRad ，則最遠檢測距離為 50÷ 0.93≈53m


熱像儀能測多小的目標？

最小檢測目標尺寸= IFOV ×最小聚焦距離。所以IFOV越小，最小聚焦距離越小，則可檢測到越小的目標。




某品牌熱像儀

  • IFOV：2.6mRad

  • 像素：320×240

  • 最小聚焦距離：0.5m

  • 最小檢測尺寸：1.3 mm




Fluke Ti25熱像儀

  • IFOV：2.5mRad

  • 像素：160×120

  • 最小聚焦距離：0.15m

  • 最小檢測尺寸：0.38 mm


熱像儀能看得多清晰？

因素一：熱靈敏度決定熱像儀區分細微溫差的能力。同樣狀況下，右圖所用熱像儀的熱靈敏度更低，畫面清晰顯示花蕊細節的溫度分布，而左圖同區域只能看到一片紅色。





因素二： 最小檢測尺寸決定了熱像儀捕捉細小尺寸的能力。尺寸越小，相同面積的檢測目標畫面由更多像素組成，畫面更清晰。





什么是 IFOV ?

在單位測試距離下，紅外熱像儀每個像素能夠檢測的最小目標(面積)，以 mRad 為單位，是一個主要由像素和所選鏡頭角度所決定的綜合性能參數，是熱像儀處理空間細節能力的技術指標。


為什么 IFOV 越小越好?

單位距離相同時，IFOV 越小，單個像素所能檢測的面積越小，單位測量面積上由更多的像素所組成，圖像呈現的細節越多，成像越清晰。

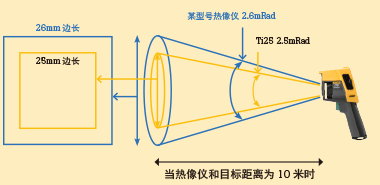

距離 10 米時，每個紅外像素能檢測到的被測目標的邊長。
