案例分析：ACR是什么，ACR參數失敗要怎么解決？

正直三月兩會期間，我們響應國家政策，為兩岸友好做了一點微小的貢獻，很慚愧。


是這么回事，有位朋友，通過我們的網站向我們求助技術問題，這位朋友反映ACR-F測試不通過，是什么影響的，應該怎么解決。


其實第一次遇到這個問題我是拒絕的，因為你不能讓我說，我就馬上說，第一我要“望聞問切”地了解一下你的測試情況……

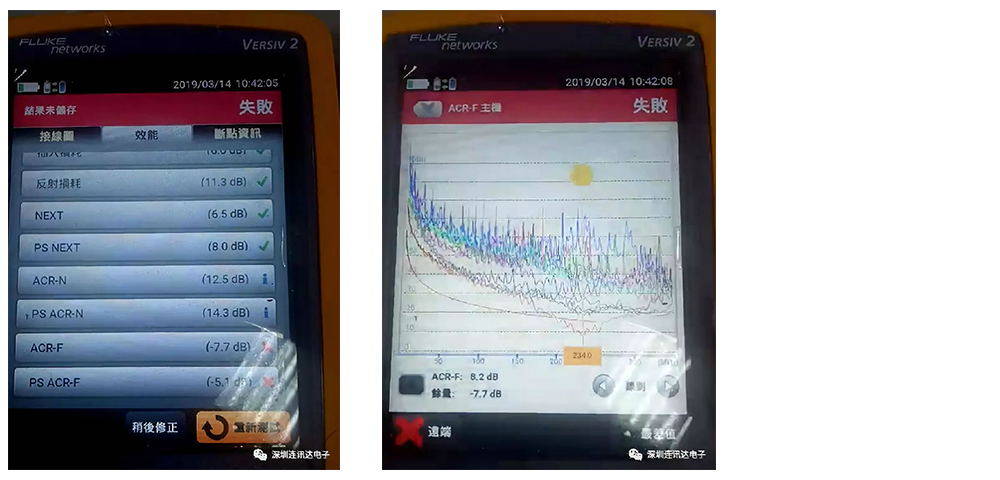

測試情況：這位朋友是測1條22米的線，DSX2-8000選的標準是TIA Cat 6 Channel，測試結果顯示ACR-F失敗，如下圖。




這圖形內容看起來真的是很嚴重啊。

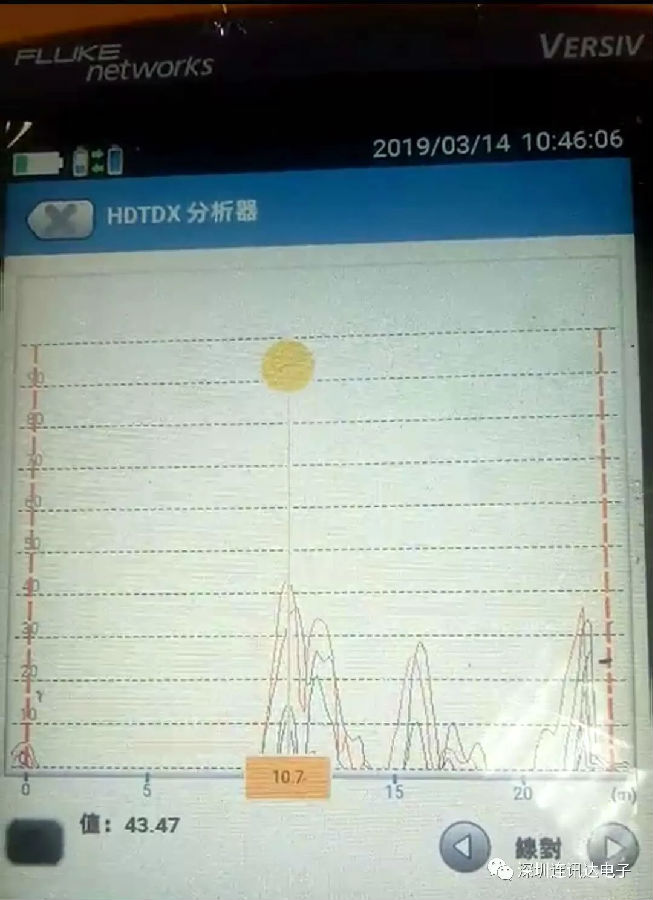

不過不用擔心，我們打開福祿克自帶的診斷工具HDTDX看一下。




我們可以從波形圖中看到，在10.7m、16m、22m的位置上，波形明顯凸出，形成3個山峰一樣的圖案，真相只有一個！




問題就出在網線的這3個位置上。


那么根據是什么呢？又要怎么整改呢？


ACR意思是衰減和串擾的差值，ACR-N是衰減和近端的串擾差值，ACR-F是衰減和遠端的串擾差值。用公式可表示為：ACR＝衰減-串擾。


為了讓網線能夠速度和穩定雙開花，那么串擾和信號衰減都要盡可能的小。


回到主題，這位朋友遇上的ACR-F不通過，其實就是衰減和遠端的串擾差值不符合標準要求，我們先來看信號衰減，信號衰減和網線本身的品質有很大關系，一般只要線不是太次都不會出問題，那么黑鍋就是經常出現問題的串擾了，既然是串擾出問題，極大概率就是線纜的絞距不達標。


解決方案：如果你是線纜廠就改進制作工藝減小絞距，如果你是網線用戶，那就直接更換一根能通過福祿克測試的網線用，并拿著這份失敗的測試報告去找你的供應商麻煩~


解決他的問題后，他非常感謝我們，說因為我們的解答讓他一下子就豁然開朗，醍醐灌頂，茅塞頓開之類的，聊天窗口里充滿了快活的空氣。
