福祿克FLUKE DSX2-8000與DSX2-5000如何測試profinet線纜 M12接口

經常有用戶詢問工業以太網的測試的問題，基于福祿克M12工業以太網測試模塊我們準備了這篇應用文章，從標準的選擇、廠家線纜規格、模塊的選擇等角度，幫助大家快速了解工業以太網線纜的測試以及具體實施步驟。在本文中，我們將以工業以太網四個重要協議中的一個，也就是重要的Profinet協議，該協議是西門子與Profibus用戶組織的成員公司共同開發的應用協議。它利用在集成設備中的特殊交換機本質上將Profibus I/O控制器通信擴展至以太網。

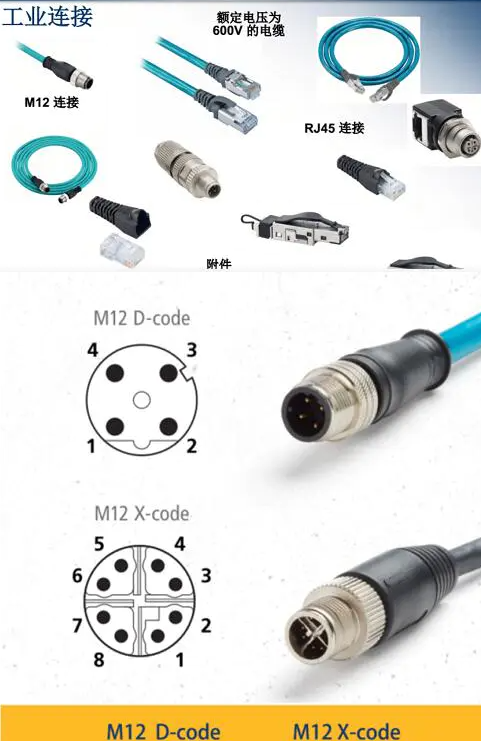

因為工業以太網接口眾多，所以在本文的開頭，我們便提出以福祿克工業以太網測試模塊M12為模型，針對西門子的profinet測試極限值來進行工業以太網線纜的測試。那么有必要介紹一下M12接口的特殊性，因為工業以太網中使用的連接器也需要更加可靠，雖然專為工業環境而設計的加固型RJ45連接器采用密封以實現防塵防水，并具有耐化學性等特性，但M12連接器由于具有較小的圓形外觀和12mm鎖緊型螺紋而在工業以太網中得到更廣泛應用，即使受到?jīng)_擊和振動，也能保持可靠連接。此外，M12連接器通常具有更廣泛的防侵入保護選項，可承受高壓沖刷并且耐腐蝕。M12連接器提供直線式和呈角度配置，可實現多種機械連接，更常見的為4針或8針。4針支持大多數工業以太網應用中的100 Mb/s速率，而千兆以太網要求采用8針連接器，需要全部四對線進行傳輸——聽起來很熟悉吧？對于PoE，4針M12也只支持Type 1 PoE，利用同一對線同時傳輸數據和直流電源，而Type 2及更高類型則需要8針M12。M12至RJ45電纜組件也很常見，只需要將電纜的一端連接到存在沖擊和振動情況的機械即可。


那么如何測試工業以太網線纜呢？首先需要具備相應的M12工業以太網測試模塊。也就是DSX-CHA021也就是常說的4口D-CODE和DSX-CHA-M12-X也就是常說的8口的X-CODE模塊。在VERSIV平臺上，無論是DSX5000還是DSX8000都具備這種測試能力。具體如何測試工業以太網線纜，需要按照以下的步驟執行。


1、插入對應的M12測試模塊

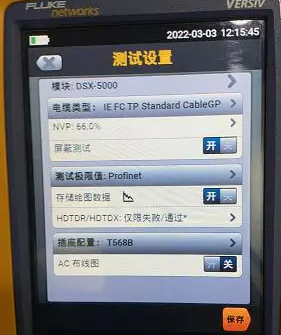

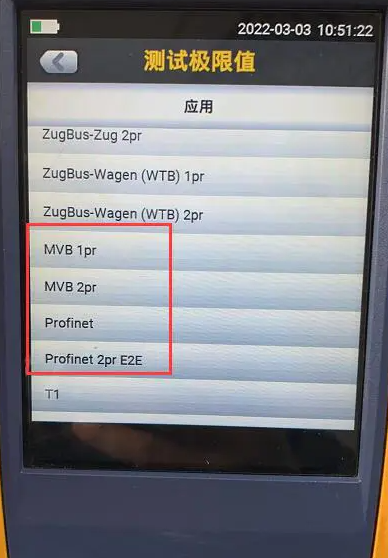

2、選擇對應的測試標準，在本案例中我們選擇了profinet測試極限值。該極限值在標準選項的應用欄目下面就可以找到。

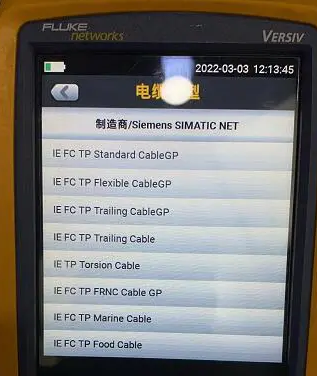

3、在線纜類型里面，找到對應的廠商或者就按照通用的模型，本案例中我們是選擇的西門子。在西門子目錄下，找到線纜的規格


4、選擇完畢，基本就類似通道測試模型，按照正常的測試方式進行測試就可以了。


這個測試過程沒有什么特殊之處，測試完畢保存測試結果就可以了。如何測試工業以太網線纜的整個步驟大概就是如此，也沒有特別的步驟和注意事項。需要重點提一點的是，有很多時候用戶端只提供了一個M12的母口，無法與我們的設備模塊進行對接，這個時候通常就購買一條M12公口的高質量轉接線加以對接即可。以上如何測試工業以太網線纜的整個過程。附上兩個重要的測試模塊圖形，僅供參考。
