打線工藝不合格導致FLUKE測試不過

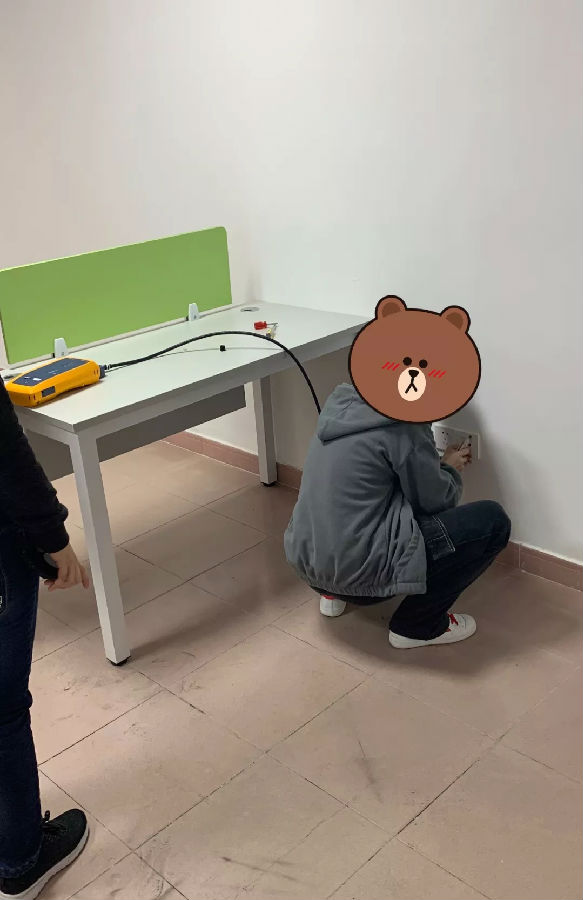

剛上班不久就有客戶咨詢：“我們那個項目，福祿克測試全都不通過，但是我試過可以上網呀，這是怎么回事”。為了解決客戶的疑問，我們把頭發梳成大人模樣，帶上一套DSX-8000，頭也不回的出發了。抵達現場后，我們使用DSX-8000來測試現場的工程狀態，先在鏈路的兩端接上儀器。

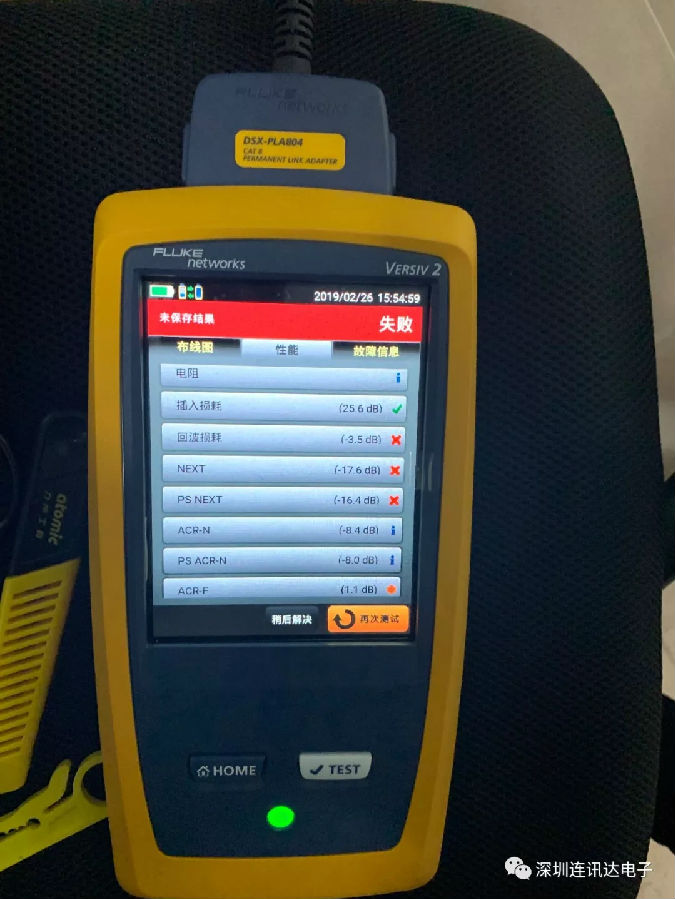

客戶告知我們項目是超五類的布線系統，所以我們選擇超五類的測試標準，進行測試后，結果失敗，如下圖。



根據儀器里自帶的故障原因診斷工具，我們很快就判斷出，這條鏈路的問題出現在用戶端的模塊部分，啥也不說了，開拆！

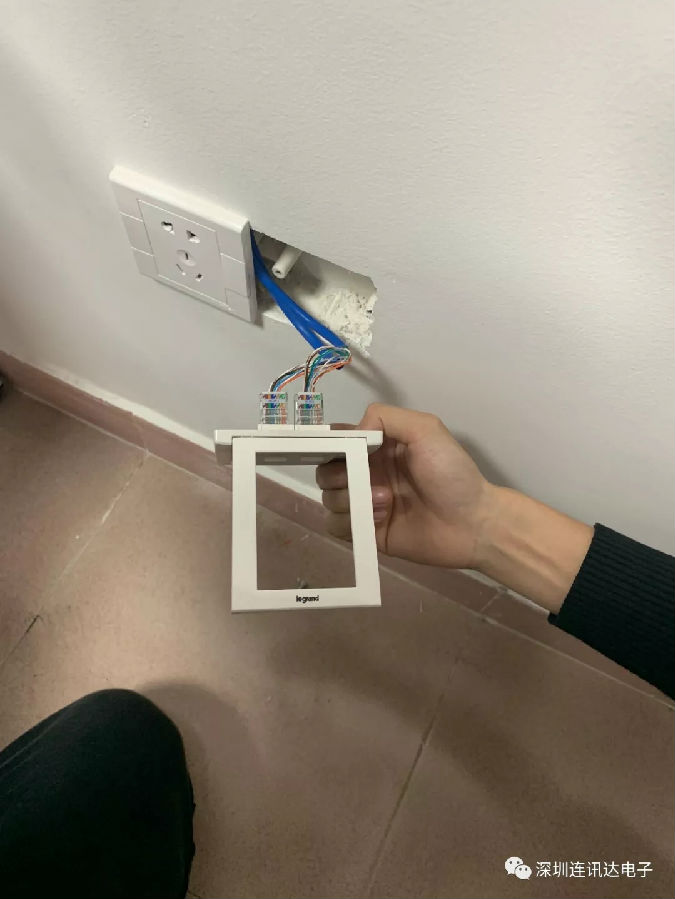

拆開面板后，福祿克測試不過的原因顯現了出來——模塊的打法不正規，裸露在藍色線皮外的線芯太多了，線纜本身的絞距被破壞了，導致?lián)p耗過大。

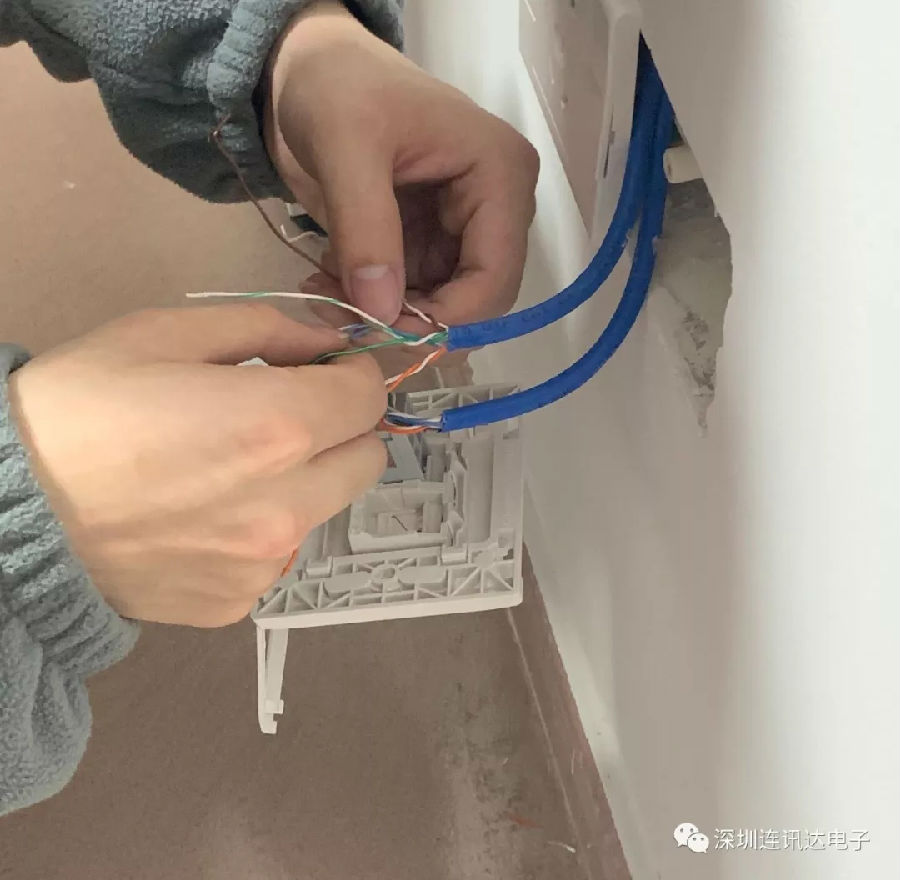

打模塊時，用多長的線就剝多少線皮，盡量把模塊和線用的緊湊一些，不要破壞了線纜本身的絞距。

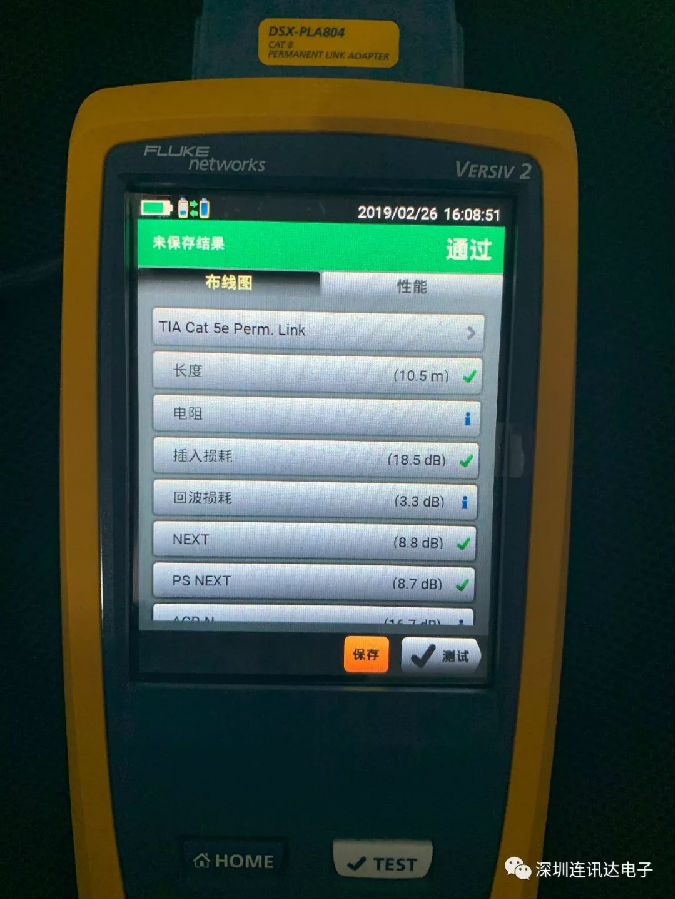

整改后再檢測了一遍，這回順利通過了福祿克的嚴格檢測。



福祿克測試不通過的原因多種多樣，碰到問題不要慌，我們可以使用儀器內置的故障原因診斷工具進行整改。
